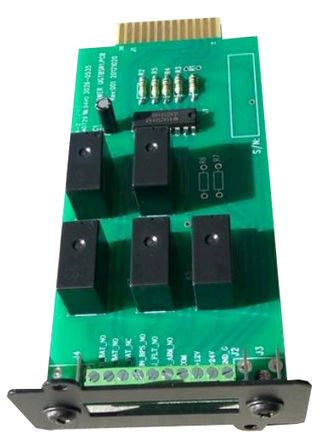

/2fb015141c8b9d7.ru.s.siteapi.org/img/53nvswuzek8wk0c8sg0w0wkocs8044 "Сухие контакты для Titanium T800")
Решение для локальных систем управления с ПЛК (установка в 19” стойку):
Система ИБП ESE WinnerB 6кВА
Шкаф системы управленияподключен к 2-м независимым источникам питания, при перерыве в электроснабжении одного из источников, которое недопустимо, система АВР переключает питание на работу от второго ввода или от ИБП. Ниже представлен вариант решения c ИБП WinnerB 63f 6кВА/6кВт, устанавливаемое внутрь шкафа. Применяется для защиты критически важного оборудования, в котором особое внимание уделяется поддержаниювремени автономной работы до 5 минут, а также учтены все требования по распределению питания, охлаждению, управлению и мониторингу.
Спецификация оборудования
|
№ |
Артикул |
Наименование |
Количество |
|
1 |
200010E |
WinnerB61ESИБП 6кВА/6кВт, тип корпуса стойка 4U 19"/башня, двойное преобразование. Вход/Выход - 1Ф/1Ф, 16шт 12В 9Ач внутр. АКБ, ЖК+LED, ЗУ -1А, вых разъем - клемма, работа в параллель RS232/USB, EPО, датчик температуры (опция), сервисный байпас,габарит 440х176(4U)x660мм(ШхВхГ), вес 58кг. |
1 |
|
2 |
110001K |
6-FM-9 - AGM Аккумулятор 12V 9Aч 151х65х94x100, габарит 151х65х94х100, клемма 6,3мм, вес 2,51кг |
16 |
|
3 |
200022E |
Карта Modbus Встраиваемая карта Modbus для Winner A/ B; RS232-RS485+RJ45 |
1 |
|
4 |
200228K |
Монтажный комплект (уголки, регулируемые по длине) для ИБП WinnerB6-10кВА 1/1, установка для 19" стойки |
1 |
|
5 |
674611 |
G61C63 – Автомат GE 1п 63А 6кА |
1 |
Особенности:
- в качестве опции предоставляется внешний SNMP-модуль (мониторинг и управление ИБП в компьютерной сети)
- обеспечение высокой точности стабилизации синусоидального выходного напряжения в сетевом и автономном режимах
- наличие в составе ИБП ручного байпаса
- возможность подключения датчика температуры
возможность увеличения длительности автономного режима путем повышения емкости каждой АКБ до 120Ач.
С помощью дополнительных аксессуаров можно реализовать полностью комплектное решение и повысить надежность.
Система ИБП ESE Winne 6-10кВА 1/1 резерв 30мин
Ниже представлены варианты решения c ИБП WinnerB 6кВА и 10кВА с внешними батарейными блоками 19” или аккумуляторами до 100Ач в отдельно стоящем шкафу. Решение применяется для защиты критически важного оборудования, в котором особое внимание уделяется поддержанию длительного времени автономной работы до 30мин.
Спецификация оборудования для мощности 6 кВт, резерв 30 минут
|
№ |
Артикул |
Наименование |
Количество |
|
1 |
200010E |
WinnerB61ESИБП 6кВА/6кВт, тип корпуса стойка 4U 19"/башня, двойное преобразование. Вход/Выход - 1Ф/1Ф, 16шт 12В 9Ач внутр. АКБ, ЖК+LED, ЗУ -1А, вых разъем - клемма, работа в параллель RS232/USB, EPО, датчик температуры (опция), сервисный байпас,габарит 440х176(4U)x660мм(ШхВхГ), вес 58кг. |
1 |
|
2 |
200013E |
ExBat 6-10kVA/16Внешний модуль расширения 3U без АКБ, 12В 9Ач, количество устанавливаемых батарей 16шт, ±92В, 440х132х580мм (ШхВхГ). |
3 |
|
3 |
110001K |
6-FM-9 - AGM Аккумулятор 12V 9Aч 151х65х94x100, габарит 151х65х94х100, клемма 6,3мм, вес 2,51кг |
48 |
|
4 |
200022E |
Карта Modbus Встраиваемая карта Modbus для Winner A/ B; RS232-RS485+RJ45 |
1 |
|
5 |
120830EL |
Шкаф 600х800х2000мм(ШхГхВ), 2-x ст. доступ, IP30, блок вентиляции. |
1 |
Когда необходим запасмощности ИБП, к примеру, если резерв по техническому заданию должен превышать 30% расчетной мощности, потребляемой оборудованием.
Спецификация оборудования для мощности 10 кВт, резерв 30 минут
|
№ |
Артикул |
Наименование |
Количество |
|
1 |
200015E |
WinnerB101EH ИБП 10кВА/10кВт, тип корпуса стойка 2U 19"/башня, двойное преобразование. Вход/Выход - 1Ф/1Ф, без внутр. АКБ, 192В (192-240В DC), ЖК+LED, ЗУ -5А (12А опция), вых разъем - клемма, работа в параллель, RS232/USB, EPО,сервисный байпас, габарит 440х88(2U)x580мм(ШхВхГ), вес 12кг. |
1 |
|
2 |
200020E |
Winner DRYВстраиваемая карта сухих контактов для Winner A/ B |
1 |
|
3 |
110107C |
Аккумулятор AGM 12В 44Aч, габарит 198х167х157, M6; вес 13,8кг |
20 |
|
4 |
200022E |
Карта Modbus Встраиваемая карта Modbus для Winner A/ B; RS232-RS485+RJ45 |
1 |
|
5 |
120831EL |
Шкаф 600х700х2000мм(ШхГхВ), 2-хст. доступ, IP30, блоквентиляции, полкидляАКБ, комплекткабеля, ApatorRBK00 cпл.вст 40А(3шт). |
1 |
В зависимости от имеющихся габаритных размеров пространства для хранения батарей можно использовать АКБ разной ёмкости и размеров.
|
Кодзаказа |
Артикул |
Описание |
|
110105C |
FMCT 28-12 |
АккумуляторAGM 12В 28Aч, габарит 166х125х175, M5; вес 9кг |
|
110106C |
FMCT 33-12 |
Аккумулятор AGM 12В 33Aч, габарит 195х130х160, M6; вес 10,7кг |
|
110107C |
FMCT 44-12 |
Аккумулятор AGM 12В 44Aч, габарит 198х167х157, M6; вес 13,8кг |
|
110108C |
FMCT 55-12 |
Аккумулятор AGM 12В 55Aч, габарит 229х138х212, M6; вес 17,3кг |
|
110109C |
FMCT 70-12 |
Аккумулятор AGM 12В 70Aч, габарит 349х168х175, M6; вес 21,1кг |
Следует помнить, что воздействие на АКБ температуры свыше 40°С уменьшает их расчетный срок службы. Температура также влияет и на ёмкость АКБ. Рекомендуемая рабочая температура при эксплуатации АКБ + 20°С.
Решение для распределённых систем управления (напольная установка):
Система ИБП ESE ExpertI 15-40 кВА 3/3 30мин
Для более стабильного функционирования объекта необходимо высококачественное бесперебойное электропитание автоматизированной системы (АСУТП). Для этого необходимы ИБП высокой надежности и перегрузочной способности. Для обеспечения соответствия всем требованиям заказчика была создана система бесперебойного питания (контроллерной установки) на основе 3-х фазных ИБП ExpertI15кВА и40кВА.
Вариант 3-х фазной системы с 2-мя ИБП 40кВА в параллель, с возможностью дальнейшего увеличения мощности. Время автономной работы 30минут при нагрузке 20кВт с возможностью работы двух ИБП от одного комплекта аккумуляторов.
Спецификация в комплектации с батарейным блоком
|
№ |
Артикул |
Наименование |
Количество |
|
1 |
220004K |
ИБП Expert I 15кВА/13,5кВт, двойное преобразование. Вход/Выход - 3Ф/3Ф. USB,RS232, RS485, EPO, ЖК-дисплей, сервисный байпас, сухие контакты, зарядное устройство 1,35А, тип S, без батарей, габарит 250х868х828мм(ШхГхВ), вес 63кг. |
1 |
|
2 |
220027K |
Expert ISNMP Карта SNMP длялинейки Expert I (CP504-LF V1.0 NETAGENT II) |
1 |
|
3 |
220029K |
10-20BP4x20N Внешний батарейный блок Expert I типа S, для моделей 10-20кВА, до 80шт батарей 12В 9Ач. |
60 |
|
4 |
110001K |
6-FM-9 - AGM Аккумулятор 12V 9Aч 151х65х94x100, габарит 151х65х94х100, клемма 6,3мм, вес 2,51кг |
1 |
Спецификация комплектация с внешними АКБ
|
№ |
Артикул |
Наименование |
Количество |
|
1 |
220009K |
ИБП Expert I 40кВА/36кВт, двойное преобразование. Вход/Выход - 3Ф/3Ф. USB,RS232, RS485, EPO, ЖК-дисплей, сервисный байпас, сухие контакты, зарядное устройство 10А, тип H, без батарей, габарит 250х868х828мм(ШхГхВ), вес 73кг. |
2 |
|
2 |
220027K |
Expert ISNMP Карта SNMP длялинейки Expert I (CP504-LF V1.0 NETAGENT II) |
2 |
|
3 |
220036K |
Expert IPKКомплект для параллельной работы для ИБП Expert I 10-40кВА, в комплекте кабель. |
2 |
|
4 |
110107C |
Аккумулятор AGM 12В 44Aч, габарит 198х167х157, M6; вес 13,8кг |
40 |
|
5 |
120832EL |
Шкаф 600х700х1800мм(ШхГхВ), IP30, блок вентиляции, полки для АКБ, комплект кабеля, ApatorRBK00 cпл.вст 63А(3шт). |
1 |
Решение для питания оборудования органов управления АСУТП
(установка в промышленные консоли и тумбы):
СистемаИБПESEPowerLineS 800-1500ВА
Комплект оборудования, необходимый операторам АСУТП, как правило запитан от 1-го ввода электропитания. В этом случае отличным решением будет применение компактных источников бесперебойного питания, установленных внутри консоли или тумбы.
Ниже представлены варианты ИБП PowerlineS 800-1500ВА, применяются для защиты критически важного оборудования, в котором особое внимание уделяется поддержанию времени автономной работы до 5 минут.
Варианты оборудования по мощности
|
№ |
Артикул |
Наименование |
|
1 |
100003K |
PowerlineS800 ИБП 800ВА, вход/выход -1ф/1ф, вход 220-240В АС, cosphi 0,6, индикация ЖК, RS232,RJ45 разъемы 4xIEC (Shuko по запросу),габаритный размер 101х298х142мм(ШхГхВ), вес 4,9кг. |
|
2 |
100004K |
PowerlineS1000 ИБП 1000ВА, вход/выход -1ф/1ф, вход 220-240В АС, cosphi 0,6, индикация ЖК, USB,RJ45, разъемы 2xIEC+2 Shuko,габаритный размер 150х338х162мм(ШхГхВ), вес 7,8кг. |
|
3 |
100005K |
PowerlineS1200 ИБП 1200ВА, вход/выход -1ф/1ф, вход 220-240В АС, cosphi 0,6, индикация ЖК, USB, RJ45, разъемы 2xIEC+2 Shuko, габаритный размер 150х338х162мм(ШхГхВ), вес 8кг. |
|
4 |
100006K |
PowerlineS1500 ИБП 1500ВА, вход/выход -1ф/1ф, вход 220-240В АС, cosphi 0,6,индикация ЖК, USB, RJ45, разъемы 2xIEC+2 Shuko,габаритный размер 158х380х198мм(ШхГхВ), вес 11,1кг |
